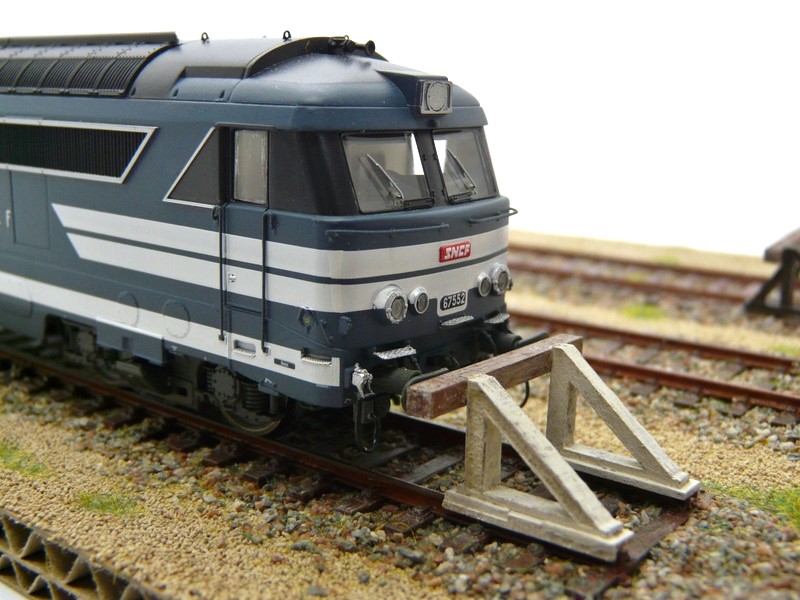

Heurtoir classique LED

Heurtoir classique LED

Prix : 5.90 €
En stock
Prix unitaire :
Heurtoir classique LED Heurtoir classique LED Heurtoir classique LED Heurtoir classique LED

A partir de 1 5 10
Prix 5.90 € 5.00 € 4.10 €

Heurtoir à l'échelle 1 : 87 ème dite échelle HO, pour le modélisme ferroviaire. Heurtoir et butoir type SNCF, fidèle à la réalité, à assembler et à peindre. Ce heurtoir est muni d'une LED de couleur violette.


Description

Heurtoir classique




Superbe heurtoir lumineux à l'échelle HO. Facile et rapide à assembler, ce heurtoir apportera un niveau de détail remarquable sur vos voies. Le produit de compose de pièces en grappes : les pieds et le butoir en MDF de trois millimètres d'épaisseur, et d'autre part, les pieds, la lampe et son support en contreplaqué de bouleau d'un millimètre. Les fils de la diode de couleur violette sont vernis afin d'éviter les courts-circuits.

Applications : dépôt, voie de garage, embranchements industriels, etc.



Caractéristiques du produit :

  • Échelle du produit : 1 : 87 ème ( HO ).
  • Dimensions : profondeur : 20 mm, hauteur : 15 mm, largeur : 30 mm.
  • Quantité des pièces : 10 (avec la diode).
  • Matériaux : medium et carton-bois ( Kraftplex ).
  • Difficulté de montage ( 1: facile; 5 : difficile ) : 3/5 - Intermédiaire. Nécessite des petites pinces pour plus de précision.
  • Référence : 113001.

Caractéristiques de la diode :

  • Type 0603 pré-cablée fils émaillés.
  • Couleur : violette.
  • Longueur du fil : 140 mm.
  • Section : 0,5 mm.
  • Le fil de la cathode (-) est environ 10 mm plus courte que l'anode (+).
  • Dimensions de la led: Longueur : 1,6 mm ; Largeur : 0,9 mm ; Hauteur : 0,4 mm.
  • Intensité lumineuse: 600 mcd.
  • Consommation : 20 mA.
  • Tension de seuil (tension à partir de laquelle la diode s'illumine) : 1,9 Volts - Tension d'alimentation conseillée : 3 Volts.



Aide pour le calcul de la résistance en fonction de votre tension d'alimentation :

La valeur de la résistance R (en Ohms) à placer en série est égale à:

R = (Valim - 3) / 0. 02

avec Valim: votre tension d'alimentation.

Exemple : tension d'alimentation de 12 V (Valim = 12V) la résistance à placer en série à une valeur de 450 Ohms.
