Comment (bien) intégrer une maquette de gare dans un décor ?



Préparation du relief | Détaillage du bâtiment | Intégration | Décor

Dans cet article, je vous présente une méthode pour intégrer simplement une gare à votre décor. Dans notre exemple, nous réaliserons un diorama d’une gare époque III. Nous allons, pour cela, intégrer une gare PLM 3 portes, sur un quai, avec des toilettes.

L’idée est, comme toujours, de copier la réalité ( et d’éviter l’erreur trop souvent vue : une gare posée au même niveau que les rails ). Les méthodes présentées dans cet article sont applicables à toutes les gares, quelles que soient leur origine et leur échelle.







Introduction



En observant les cartes postales de gare de l’époque des anciennes compagnies, je remarque la même disposition des différents éléments. Une place, située devant la gare, permettant l’arrêt des voitures (et des calèches). Autres éléments récurrents, les barrières, situées de chaque côté de la gare, avec de petits portails permettant l’accès au quai (sans passer dans la gare).



Coté voie, un quai, avec des voyageurs, quelques objets ferroviaires (cloches, charriots à bagages, etc. ), un passage planchéié, des bancs, etc.

Lods_Doubs_la_Gare




Le relief : au minimum un quai



1, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

Réalisation d'un diorama d'une gare de 30 centimètres de longueur

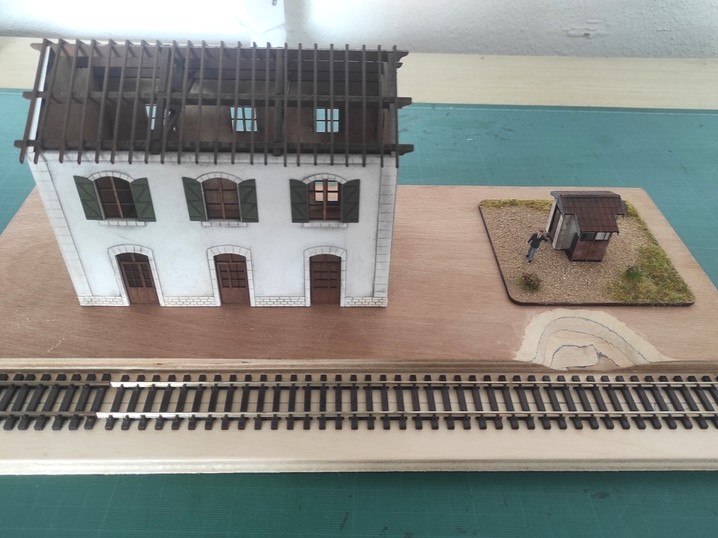

Étudions la réalité… Coté relief, nous avons au minimum : une ou plusieurs voies (au niveau le plus bas), puis un quai et la gare.

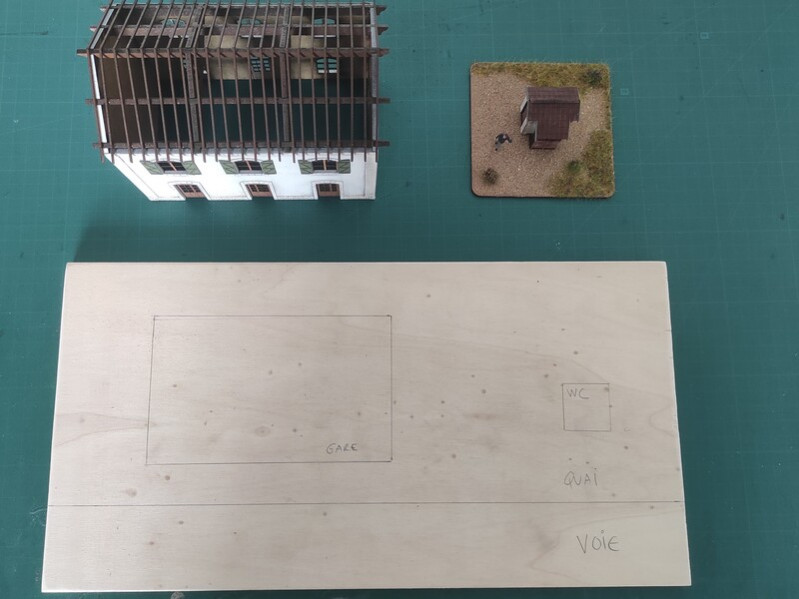

Dans notre exemple, nous allons réaliser un petit diorama sur un support de 30 centimètres de longueur. La planche formera le niveau de relief le plus bas : le niveau sur lequel la voie sera posée.

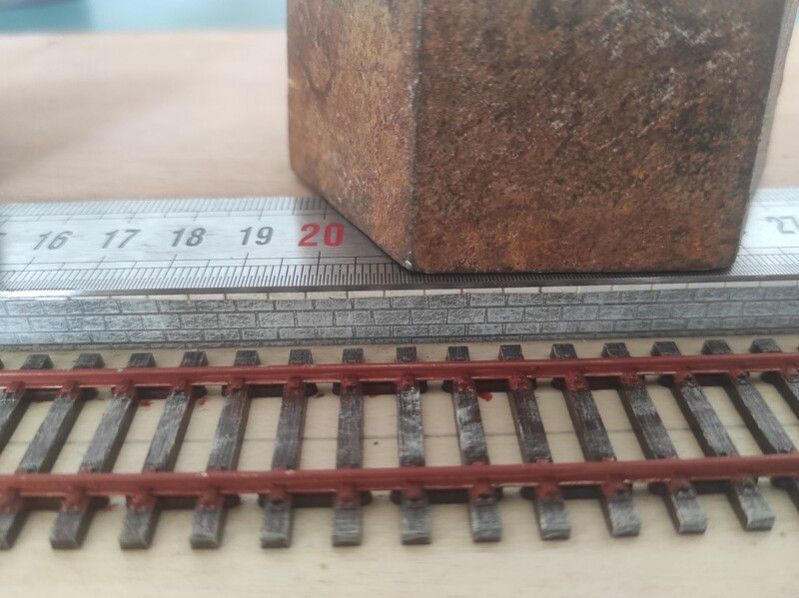

Pour créer le quai, une nouvelle planche de 10 millimètres d’épaisseur sera utilisée. Il faut prêter attention de ne pas fixer cette planche trop près de la voie, sous peine d’accrocher les trains qui s’arrêteront à la gare. Tester le rendu avec une voiture voyageur.



Cette planche est poncée afin de faire une descente vers un passage planchéié. Ce passage permet aux piétons de traverser la voie.



Nous venons de créer le relief minimum pour bien intégrer une gare à votre décor. Souvenez-vous, au plus simple : le niveau de plus bas est celui de vos voies, le plus haut celui du quai.





0, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

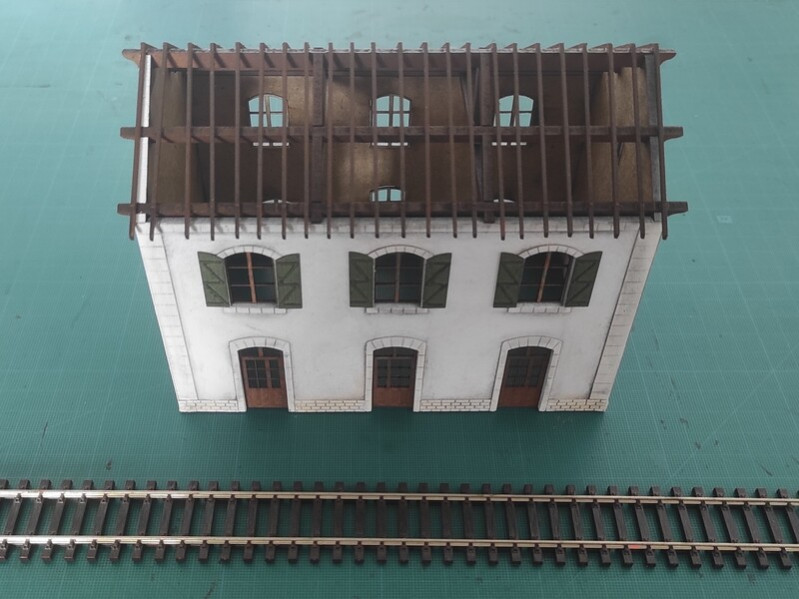

Erreur récurrente : poser la gare au même niveau que la voie. A éviter !

2, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

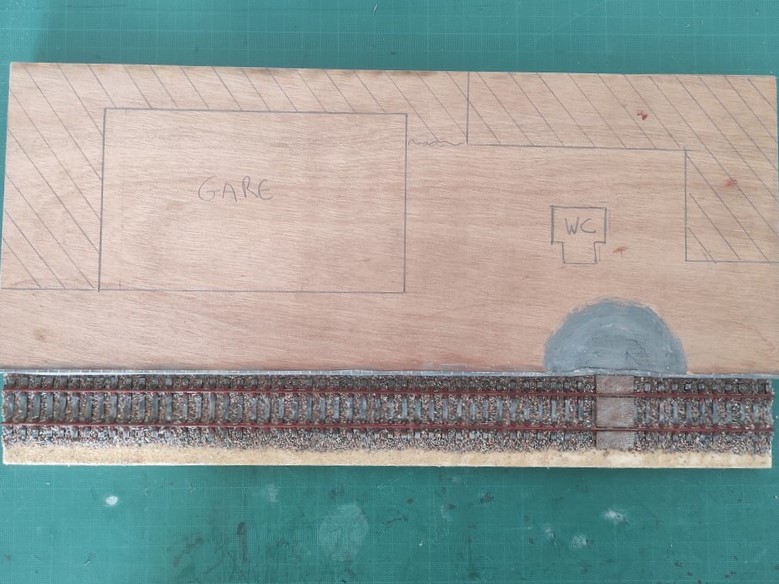

Le relief du quai est créer en collant une planche sur le support. Conseil : ulilsez des chutes de matériaux.

3, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

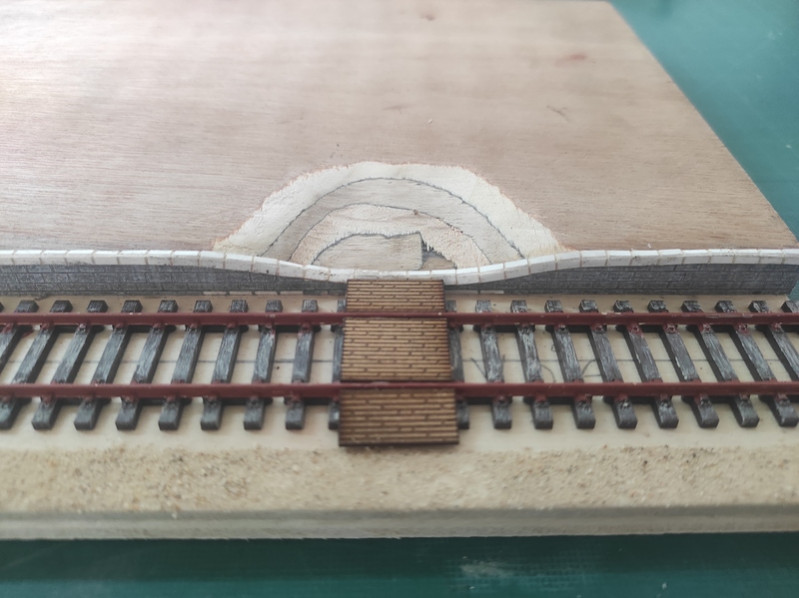

Cette planche est poncée pour réaliser une pente douce vers un passage de voie





Détaillons notre quai ! Nous allons réaliser le mur et la bordure du quai. Des quais sur-mesure sont disponibles ici.

Je conseille aux modélistes de fabriquer leurs supports de quai (avec des planches de contreplaqué, du carton, du forex, etc.). Des bordures de quai, en carton, sont disponibles ici.

Ces bordures se composent d’une pièce imitant un mur en pierres ainsi qu’une bande représentant les bordures supérieures.

Les pierres sont collées sur la tranche du quai. Les bordures supérieures sont fixées sur le haut de ces murs.

5, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

Le mur est collé sur la tranche de la planche formant le quai.

6, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

Les bordures sont pliées puis collées sur le haut du mur.





8, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

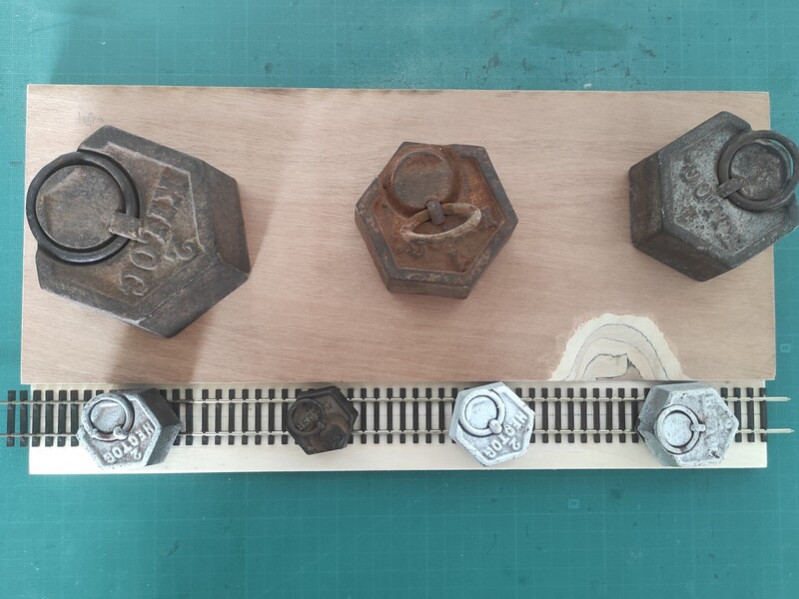

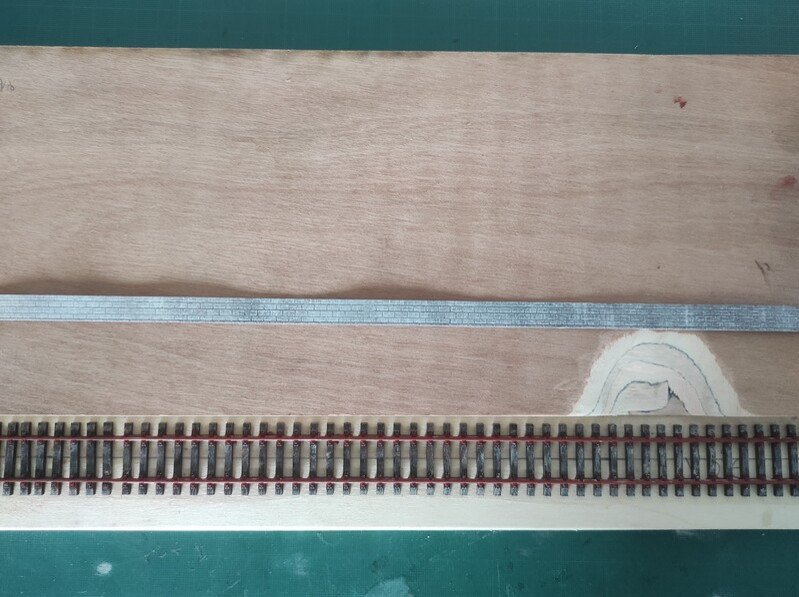

La voie est collé au niveau le plus bas de notre diorama.

9, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

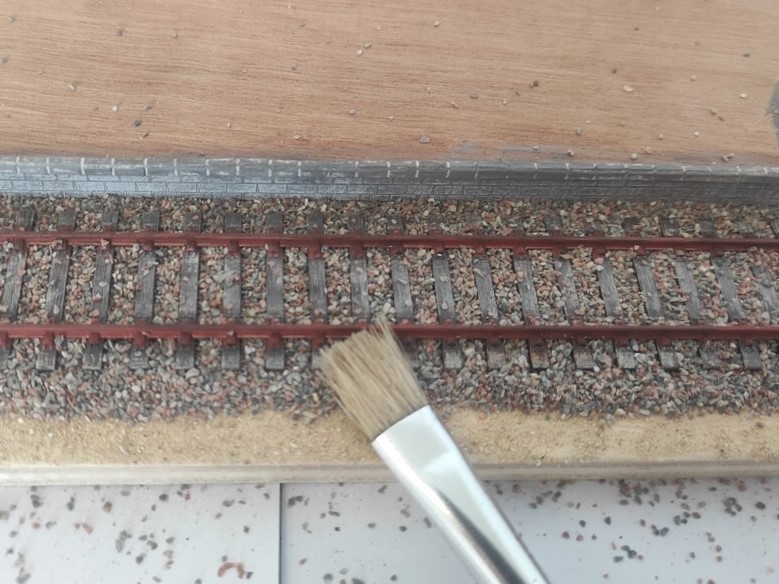

Les rails et traverses sont patinés. Le ballast est collé.

La voie est collée sur notre diorama. Les traverses et les rails sont peints et patinés.



Le ballast est ensuite collé. Pour coller efficacement du ballast sur vos voies, découvrez notre page de blog dédiée à cette étape.



Plusieurs références de ballast pour les voies à l'échelle 1 : 87 ème sont disponibles ici.




Le flocage : essentiellement des sables



Coté flocage, nous allons faire simple : une composition de sables fins.



Nous allons distinguer deux zones : le quai et la cour de la gare.



Deux sables de couleurs différentes seront utilisés : pour les quais : sables fin brun ; côté cour un sable clair.



Pour fixer le sable, de la colle à bois classique est utilisée. Si la colle est trop épaisse, elle peut être diluée avec de l'eau.

10, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

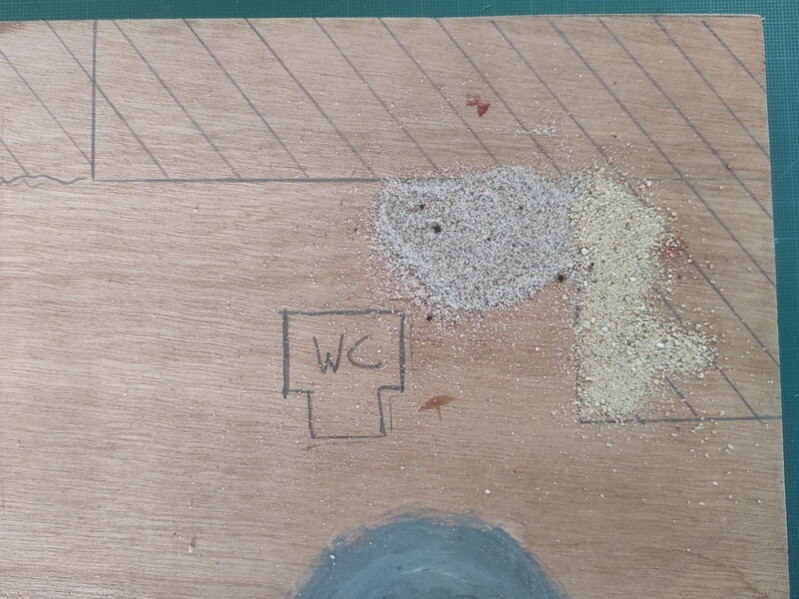

Deux sables différents pour la cour et le quai.

11, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

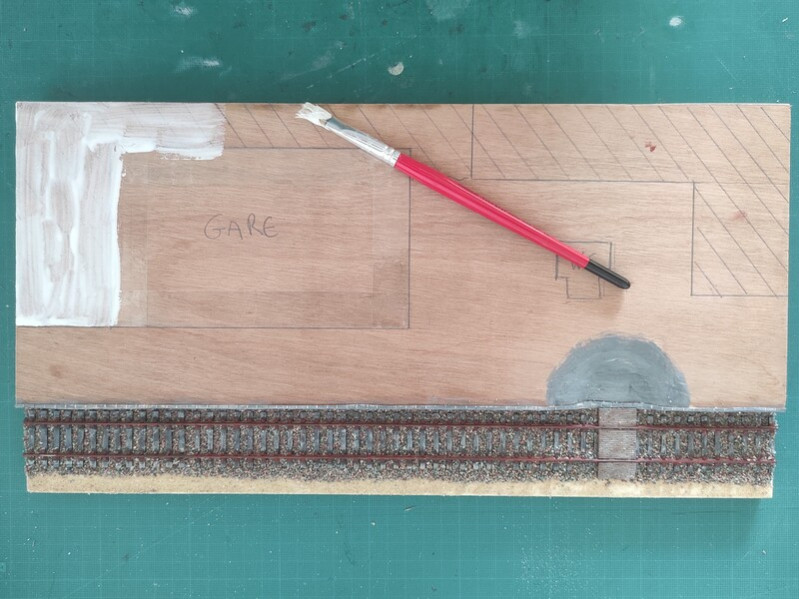

Application de la colle à bois avec un pinceau brosse.





12, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

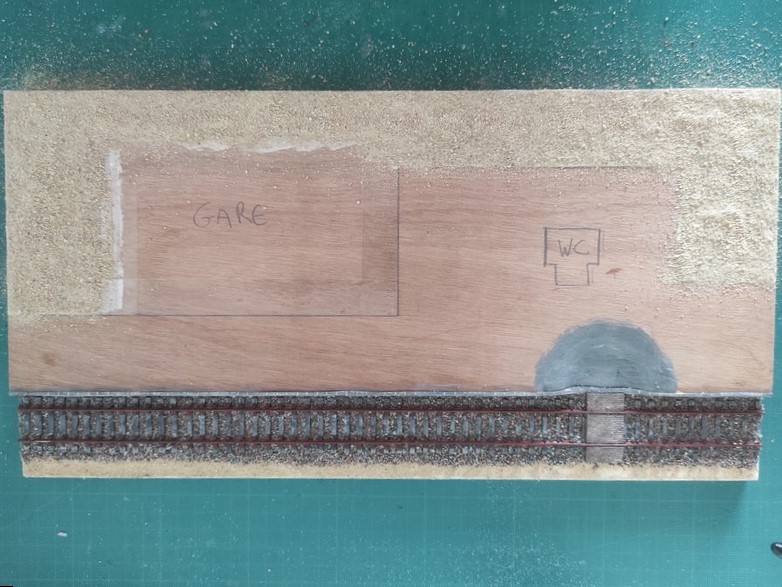

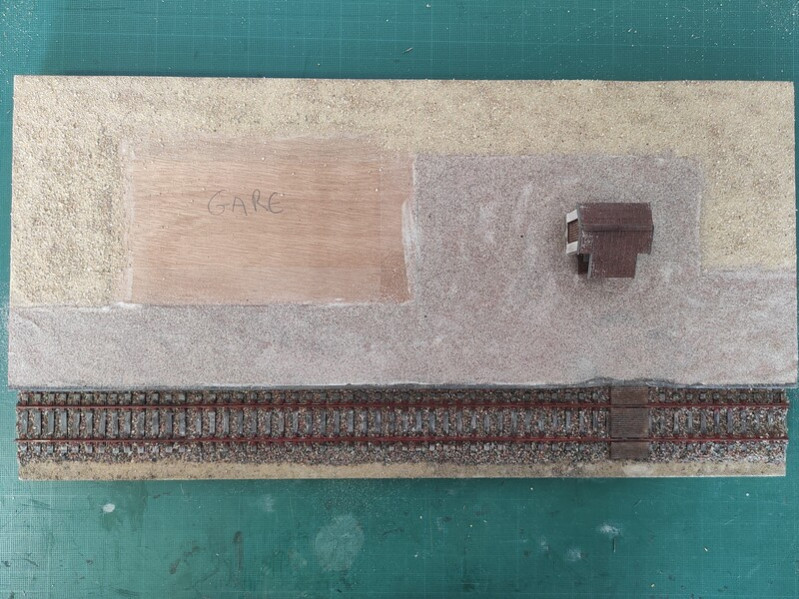

  Le sable beige clair est collé sur la partie extérieure de la gare.

13, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

Un mélange de sables fins est fixé sur le quai.





15, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

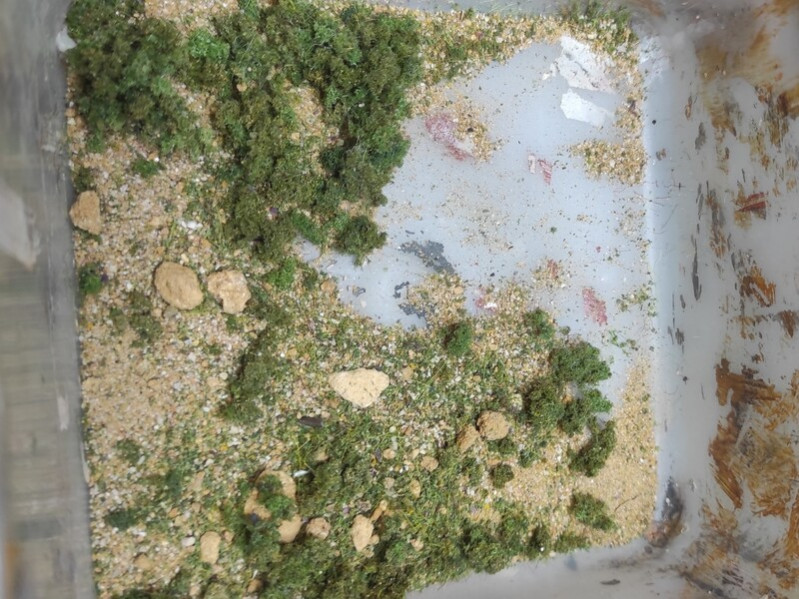

Mélange top secret : sables, fibres et mousses !

16, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

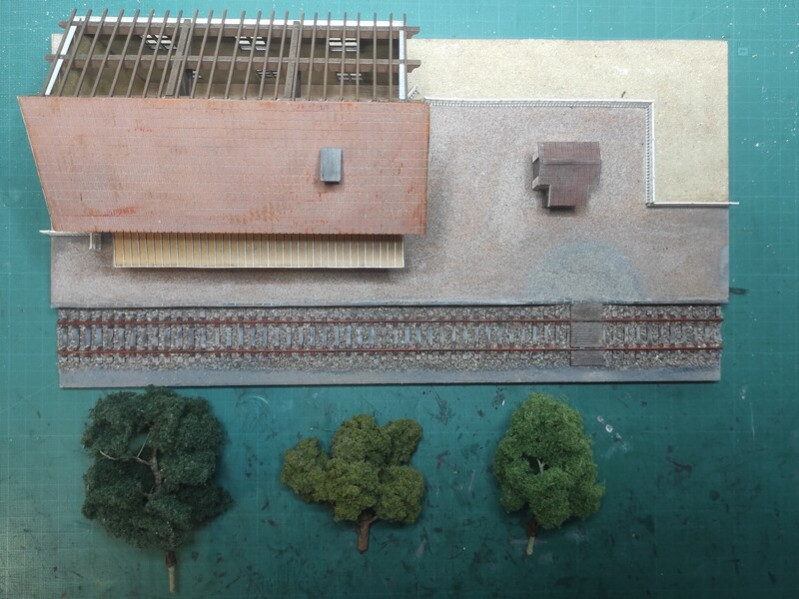

Création de zone d'ombre avec des arbres.

Pour peaufiner, nous utiliserons un mélange de sables, petits cailloux, et de mousses déchirées et fibres d’herbe (un mélange composé de « restes »).



Ce mélange permet de casser la monotonie du sable de décor. Étant plus volumineux, il permet également de cacher les défauts de notre diorama.



Changement climatique oblige, quelques arbres sont ajoutés pour créer des zones d’ombre, très appréciées l’été !






Les barrières : la séparation du quai et de la cour

Le saviez-vous, Bois Modélisme à développé une référence de barrières spéciale pour les gares ? Le monde est bien fait ! Allez, intégrons ces barrières à notre diorama.

Pour peindre vos barrières, vous pouvez utiliser une peinture en aérosol ou plus classiquement appliquer de la peinture avec un pinceau brosse. Ne cherchez pas à obtenir un resultat trop parfait. Dans la réalité, les barrières sont salies avec le temps.

Pour couper les barrières aux longueurs souhaitées, un cutter X-Acto a été utilisé.

Les barrières seront placées parallèlement au quai. Les petits portails seront placés de chaque côté de la gare (proche des murs de la bâtisse).

18, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

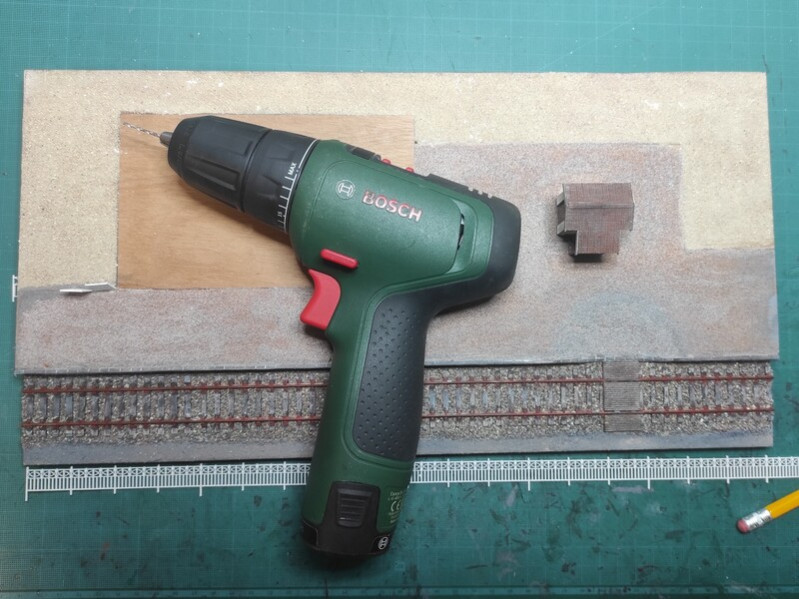

Des trous sont percés pour aligner les barrières.

19, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

Les barrières sont collées au sol et entre-elles.





23, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

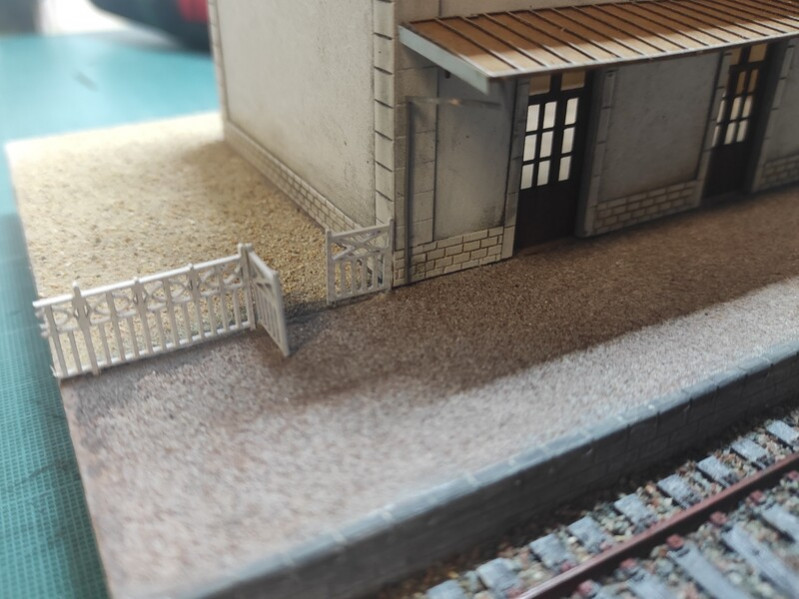

 Des portillons sont placés de chaque coté de la gare.

20, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

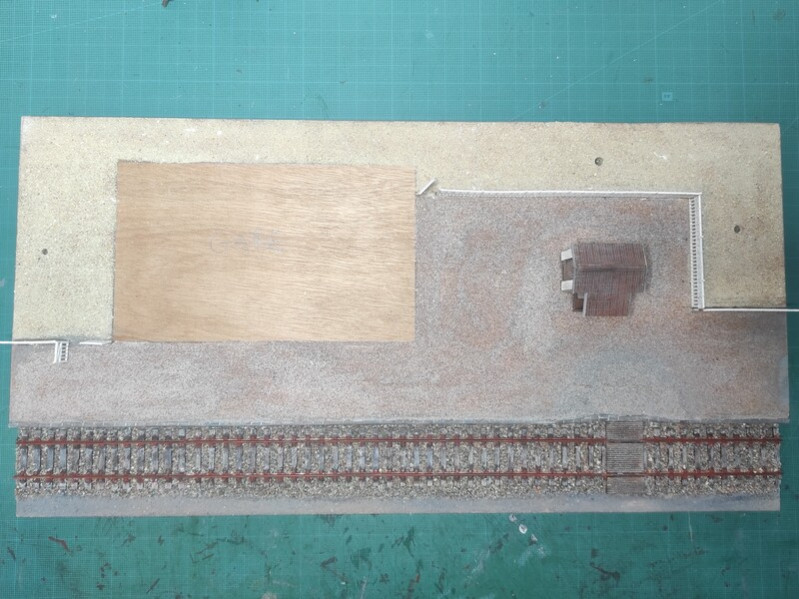

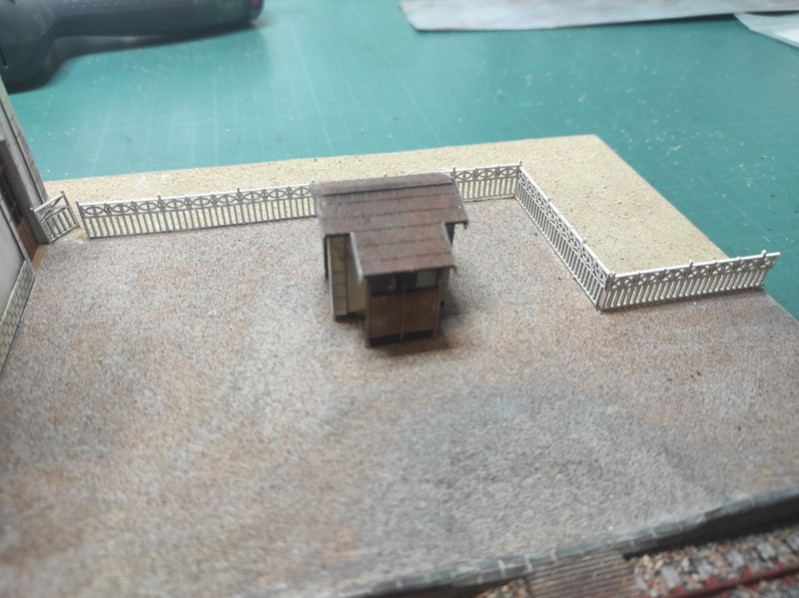

Vue aérienne des barrières fixées sur notre diorama.

Pour fixer les barrières, des trous sont percés pour recevoir les pieds. Après un montage à blanc, tous les morceaux sont fixés à la colle à bois.



Pour les finitions, il est possible d'appliquer quelques retouches de peinture aux barrières découpées.



Un mélange de sable peut également être collé aux pieds des barrières.





Super détaillage de la gare

Il est temps de détailler le bâtiment voyageurs. Pour cela, je vous invite à découvrir (ou redécouvrir) notre article dédié au détaillage des gares. Vous y trouverez des astuces pour embellir les toits, les descentes d’eau et réaliser les cloisons intérieures.

P1260571

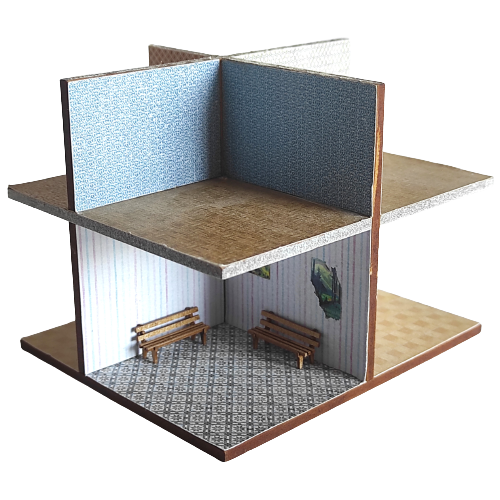

Cloisons intérieures

Papier_Peint_HO_papier_peint_87_eme_carrelage_ho_carrelage_1_87_parquet_ho_parquet_1_87_papier_peint_bois_modelisme_Papier_Peint_O_papier_peint_43eme_carrelage_o_carrelage_43_3_m

Si votre gare possède des cloisons intérieures, c’est le moment de les décorer et de les fixer à votre support. Pour les détailler, pensez aux papiers peints et planchers disponibles gratuitement ici.

Si les pièces de votre gare sont visibles, vous pouvez ajouter des aménagements intérieurs et un système d’éclairage.




Fixation de la gare

La gare est fixée au sol à l’aide de la colle à bois. Attention, ce montage est définitif !

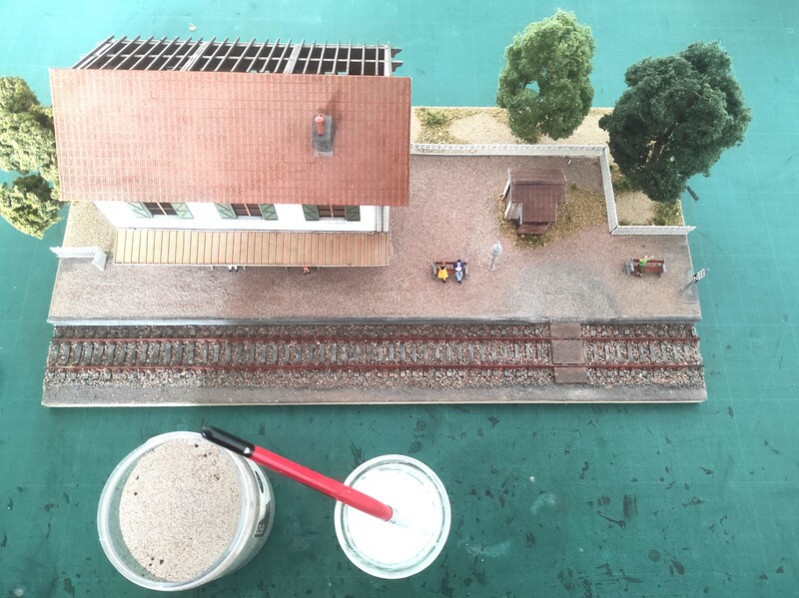

Pour masquer les espaces entre les murs et le sol, un sable fin est collé sur le pourtour de la bâtisse.



Si vous ne collez pas un sable fin autour de la gare ( et de vos bâtiments en général ), un espace peu joli sera visible tout autour de votre bâtisse.

23, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

Un jour disgracieus est visible en bas de la batisse.

24, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 èmeLe jour est comblé avec un sable fin : de belles finitions.




Détaillage du quai : ne pas trop en faire !

26, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

25, intégrer gare ho, blog bois modélisme, construire gare ho, constuire gare 1 87 ème, construire gare n, construire gare 1 160 ème, construire gare o, construire gare 1 43 ème

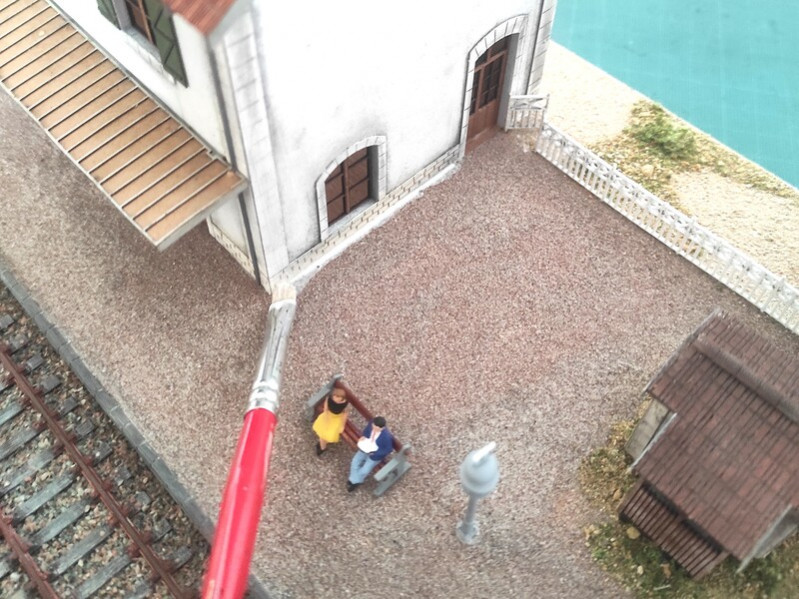

Nous allons apporter un peu de vie à notre gare. Pour cela, nous allons utiliser quelques personnages et des accessoires de décoration. Des voyageurs sont collés sur le quai. Afin qu’ils puissent se reposer, nous ajoutons également des bancs (de la marque Production Ludo Modélisme).

Conseil : ne mettez pas trop de personnages. Adaptez le trafic voyageur en fonction de la taille de votre gare et de vos trains voyageurs.

Afin d’annoncer l’arrivée des trains, une cloche d’annonce est fixée au centre du quai. Pour le passage des piétons sur la voie, un plancher de voie et fixé autour des rails.

Notre gare est maintenant parfaitement intégrée au décor, les trains peuvent s’y arrêter !
