T-Trak N

Bois Modélisme vous propose des modules aux normes T-Trak vendus en kit. Les dimensions de ces modules sont aux normes T-Trak pour échelle N (1 :160 ème).

Les pièces de ces caissons sont réalisées en medium de 6 millimètres d’épaisseur. Aucune découpe n’est nécessaire, le montage est simple et rapide et nécessite uniquement de la colle à bois.

Tous les modules ont des interfaces communes permettant de réaliser un assemblage de module. Des tasseaux de section 38 mm par 38 mm peuvent être utilisés comme pieds : des extrusions sont prévues à cet effet.

Modules disponibles :

  • T-Trak droit « Simple » 308 mm de longueur ; référence : 603001.
  • T-Trak droit « Double » 618 mm de longueur ; référence : 603002.
  • T-Trak droit « Triple »  928 mm de longueur ; référence : 603003.
  • T-Trak Angle 365 mm x 365 mm ; référence : 603004.

Les autres modules T-Trak sont disponibles sur simple demande.

TTrack_droit_module_T_Track_T_track_construire_module_T_Track_fabriquer_T_track_T_track_N_standart_t_track_4.jpg

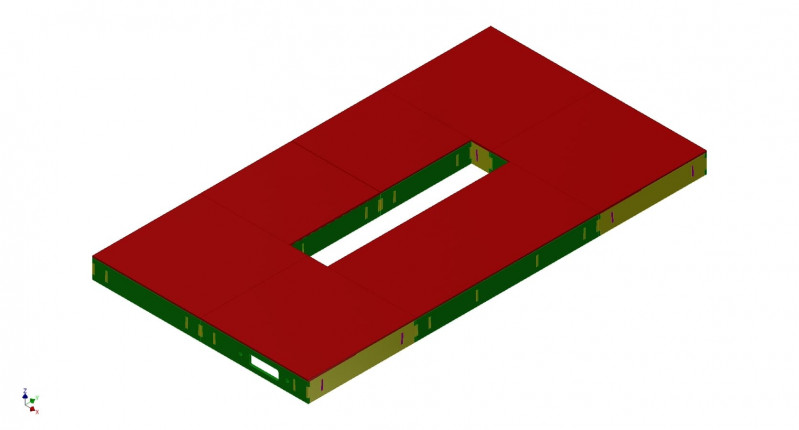

module_T_Track_T_track_construire_module_T_Track_fabriquer_T_track_T_track_N_standart_t_track_T_track_caisson.jpg



Comment fonctionnent les modules T-Trak ?

Selon la norme, afin de garantir un assemblage fonctionnel, il est nécessaire que les rails dépassent de 1 mm de chaque côté du module.

Ainsi, un module simple de longueur 308 mm, aura une longueur totale de 310 mm. Deux modules simples de longueur 310 mm mis bout à bout formeront un ensemble de 620 mm. Soit la même longueur qu'un module double : 618 mm de longueur plus deux millimètres de dépassement de la voie (618 + 2 = 620).

Autre exemple, un module double plus un module simple mis bout à bout donne une longueur totale de 930 mm (Calculs : 618 mm + 2 mm + 308 mm + 2 mm = 930 mm). Soit la même longueur qu'un module triple : 928 mm + 2 mm de dépassement de la voie : 928 + 2 = 930 mm.

Concernant "les virages", les modules angulaires permettent de réaliser un angle de 90 degrés. Deux modules angulaires sont nécessaires pour former un demi-tour.




Résultats 1 - 4 sur 4

T-Trak N Module Angle
T-Trak N Module Angle

Module T-Trak angulaire pour réseau de trains miniatures à l'échelle N :  1 : 160 ème.Ce module permet de faire un virage à 90 degrés dans la direction souhaitée. Il est possible de réaliser un demi-tour (180 degrés) avec 2 modules de cette référence.


T-Trak N Module Droit
T-Trak N Module Droit

Module T-Trak simple pour réseau de trains miniatures à l'échelle N :  1 : 160 ème  . Module droit de longueur 308 millimètres pour une longueur de voie de 310 millimètres conformément aux standards T-Trak.


T-Trak N Module Droit Double
T-Trak N Module Droit Double

Module T-Trak double pour réseau de trains miniatures à l'échelle N :  1 : 160 èmeModule droit de longueur double : 618 millimètres pour une longueur de voie de 620 millimètres conformément aux standards T-Trak.


T-Trak N Module Droit Triple
T-Trak N Module Droit Triple

Module T-Trak double pour réseau de trains miniatures à l'échelle N :  1 : 160 èmeModule droit de longueur double : 928 millimètres pour une longueur de voie de 930 millimètres conformément aux standards T-Trak.
