Module Sonore

Module Sonore

Le son que vous voulez, quand vous voulez, ou vous voulez ... et en toute simplicité!

Branchez et animez !

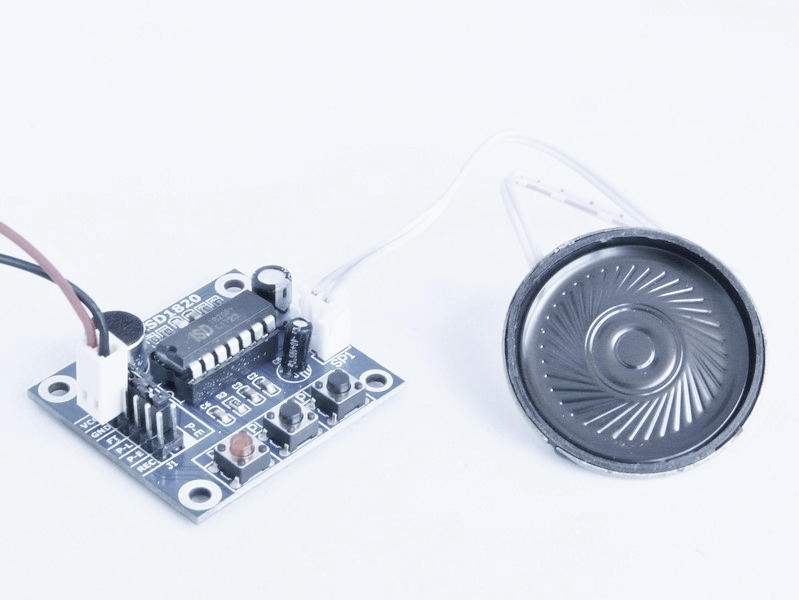

Voici un petit kit qui animera votre réseau en y procurant du son ! Ce module sonore permet d'enregistrer FACILEMENT le son de votre choix et de le diffusez quand vous le souhaitez. Ce module se compose principalement d'une carte électronique et d'un hautparleur. Il fonctionne avec une alimentation électrique de 3 à 5 Volts.

Vous pouvez enregistrer de nouveaux sons autant de fois que vous le souhaitez. De plus, vous pouvez aisément déclencher les sons quand vous le souhaitez en remplaçant l'interrupteur par un interrupteur à lame souple (ILS) qui déclenchera le son, par exemple lors d'un passage d'un train.

Deux boutons PLAY sont présents sur la carte électronique : le premier permet de diffuser le son enregistré suite à une simple impulsion. Le second permet de diffuser le son uniquement lorsque le bouton est activé.

Pour amplifier le son placez l'hautparleur dans un tube, par exemple un rouleau en carton (papier toilette, papier essuie-tout ...)

Fonctionnement :

1. Alimentez le module avec une tension comprise entre 3 et 5 volts sur les bornes +VCC (borne +) et GND (borne -). Câble d'alimentation fourni.
2. Branchez le hautparleur sur le bornier "SP1".
3. Enregistrez votre son en maintenant appuyé le bouton REC. A la fin de votre enregistrement, relâchez le bouton. Durée maximale de l'enregistrement : 10 secondes.
4. Déclenchez votre son en appuyant sur le bouton PLAY.

Les utilisations de ce module sonore sont multiples :

• Sons de gare,
• Sons de train,
• Sons de passage à niveau,
• Sons de campagne : vaches, cloches d'église etc.
• Sons de ville : café, rue, circulations etc.
• Sons d'atelier : marteau, poste à souder, etc
• Laissez place à votre imagination !

Caractéristiques du produit :

• Module livré complet et prêt à fonctionné, aucune soudure nécessaire.
• Fonctionne avec une alimentation électrique de 3 à 5 Volts.
• Consommation : 40 mA.
• Dimensions de la carte : 43 mm x 38 mm. Fixation possible : 4 trous prévus.
• Diamètre du hautparleur : 40 mm, épaisseur : 5 mm.
• Durée maximale du son 10 secondes.
• Référence: ModuleSonore.
