Heurtoir bi-bloc LED

Heurtoir bi-bloc LED

Prix : 5.90 €
En stock
Prix unitaire :
Heurtoir bi-bloc LED Heurtoir bi-bloc LED Heurtoir bi-bloc LED Heurtoir bi-bloc LED Heurtoir bi-bloc LED Heurtoir bi-bloc LED

A partir de 1 5 10
Prix 5.90 € 5.00 € 4.10 €

Description

Heurtoir bi-bloc




Un heurtoir bi-bloc est composé de deux pieds en béton armé ainsi qu’un butoir, souvent en bois. Contrairement aux heurtoirs « classiques» qui se placent au-dessus des rails, le heurtoir bi-bloc se positionne en bout de voie.

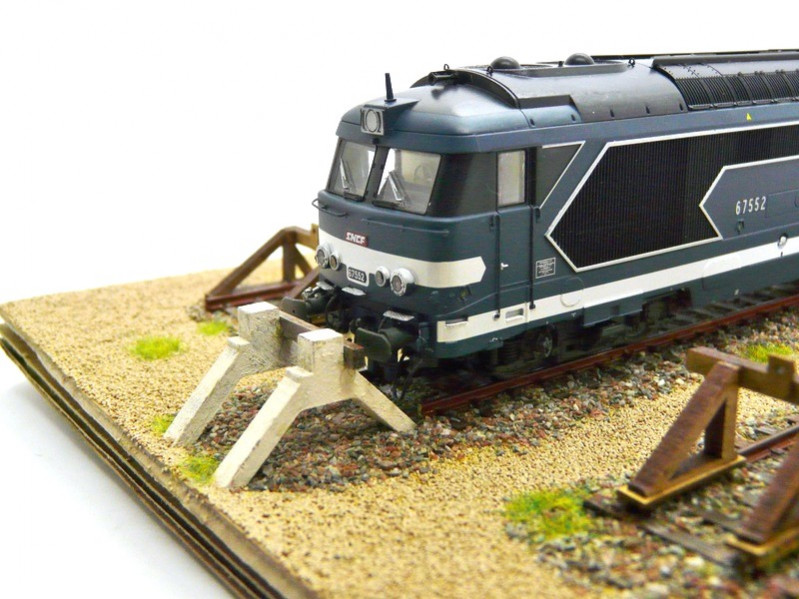

Ce kit permet la construction d'un superbe heurtoir lumineux à l'échelle HO. Facile et rapide à assembler, ce heurtoir apportera un niveau de détail remarquable sur vos voies. Le kit se compose de deux grappes de pièces : les pieds et le butoir en MDF et d'autre part, la lampe et son support en carton-bois.

Le montage de la lampe est facultatif. Les fils de la diode de couleur violette sont vernis afin d'éviter les courts-circuits.

Applications : dépot, voie de garage, embranchements industriels etc.


Caractéristiques du produit :

  • Échelle du produit : 1 : 87 ème ( HO ).
  • Dimensions : profondeur : 33 mm, hauteur : 18 mm, largeur : 25 mm.
  • Quantité des pièces : 8 (avec la diode).
  • Matériaux : medium et carton-bois (Krafplex).
  • Difficulté de montage (1: facile; 5 : difficile) : 3/5 - Intermédiaire.
  • Référence : 113003 (Ancienne référence : MFbutoirLED004).



Montage :



Caractéristiques de la diode :

  • Type 0603 pré-cablée fils émaillés.
  • Couleur : violette.
  • Longueur du fil 140 mm.
  • Section : 0,5 mm.
  • Le fil de la cathode (-) est environ 10 mm plus courte que l'anode (+).
  • Dimensions de la led: Longueur : 1,6 mm ; Largeur : 0,9 mm ; Hauteur : 0,4 mm.
  • Intensité lumineuse: 600 mcd.
  • Consommation : 20 mA.
  • Tension de seuil (tension à partir de laquelle la diode s'illumine) : 1,9 Volts - Tension d'alimentation conseillée : 3 Volts.

Aide pour le calcul de la résistance en fonction de votre tension d'alimentation :

La valeur de la résitance R (en Ohms) à placer en série est égale à:

R = (Valim - 3) / 0. 02

avec Valim: votre tension d'alimentation.

Exemple : tension d'alimentation de 12 V (Valim = 12V) la résistance à placer en série à une valeur de 450 Ohms.




Outils nécessaires :

Peinture

Peinture

5.50 €
Pinceau Brosse

Pinceau Brosse

A partir de 1.90 €
Pinceau

Pinceau

1.50 €
