Heurtoir métallique LED

Heurtoir métallique LED

Prix : 5.90 €
En stock
Prix unitaire :
Heurtoir métallique LED Heurtoir métallique LED Heurtoir métallique LED Heurtoir métallique LED Heurtoir métallique LED
Référence :
113002

Marque :

A partir de 1 5 10
Prix 5.90 € 5.00 € 4.10 €

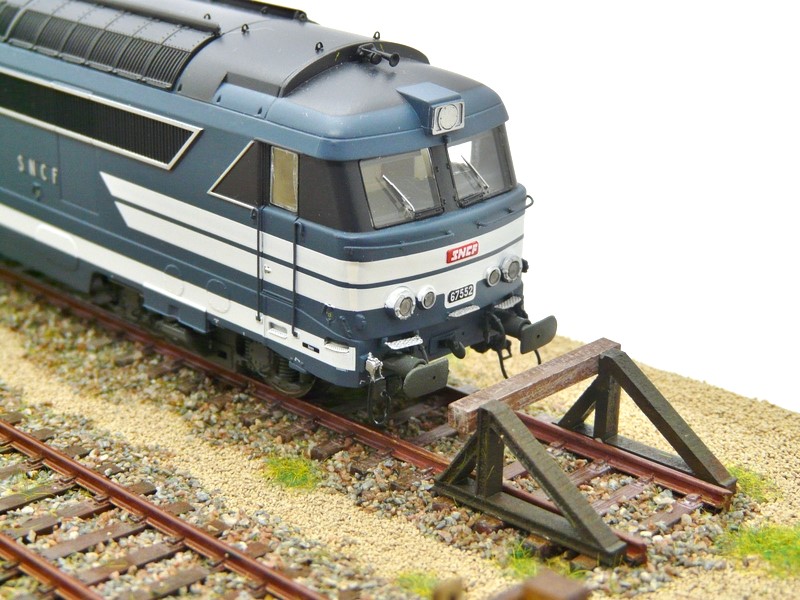

Heurtoir à l'échelle HO 1 : 87 ème. Heurtoir métallique pour le modélisme ferroviaire et la construction de diorama. Ce heurtoir contient une LED violette pour simuler l'éclairage présent sur les butoirs.


Description

Heurtoir métallique




Un heurtoir métallique se compose de deux pieds en acier et d’un butoir en bois.  Les pieds sont composés de pièces découpées dans une poutre métallique (souvent un rail). Ces pièces sont soudées entre-elles. Les pieds du heurtoir viennent se positionner à l’extérieur des rails.


Superbe heurtoir lumineux à l'échelle HO. Facile et rapide à assembler, ce heurtoir apportera un niveau de détail remarquable sur vos voies. Le kit se compose de pièces en grappes : les pieds et le butoir en MDF de trois millimètres d'épaisseur, et d'autre part, les pieds, la lampe et son support en contreplaqué de bouleau d'un millimètre.

Le montage de la lampe est facultatif. Les fils de la diode de couleur violette sont vernis afin d'éviter les courts-circuits.

Applications : dépôts, voie de garage, embranchements industriels, etc.



Caractéristiques du produit :

  • Échelle du produit : 1 : 87 ème ( HO ).
  • Dimensions : profondeur : 28 mm, hauteur : 15 mm, largeur : 30 mm.
  • Quantité des pièces : 6 (avec la diode).
  • Matériaux : medium 3 mm et contreplaqué de 1 mm d'épaisseur.
  • Difficulté de montage (1: facile; 5 : difficile) : 2/5 - Intermédiaire.
  • Référence : 113002.



Caractéristiques de la diode :

  • Type 0603 pré-cablée fils émaillés.
  • Couleur : violette.
  • Longueur du fil : 140 mm.
  • Section : 0,5 mm.
  • Le fil de la cathode (-) est environ 10 mm plus courte que l'anode (+).
  • Dimensions de la led: Longueur : 1,6 mm ; Largeur : 0,9 mm ; Hauteur : 0,4 mm.
  • Intensité lumineuse: 600 mcd.
  • Consommation : 20 mA.
  • Tension de seuil (tension à partir de laquelle la diode s'illumine) : 1,9 Volts - Tension d'alimentation conseillée : 3 Volts.



Aide pour le calcul de la résistance en fonction de votre tension d'alimentation :

La valeur de la résistance R (en Ohms) à placer en série est égale à :

R = (Valim - 3) / 0. 02

avec Valim: votre tension d'alimentation.

Exemple : tension d'alimentation de 12 V (Valim = 12V) la résistance à placer en série à une valeur de 450 Ohms.
